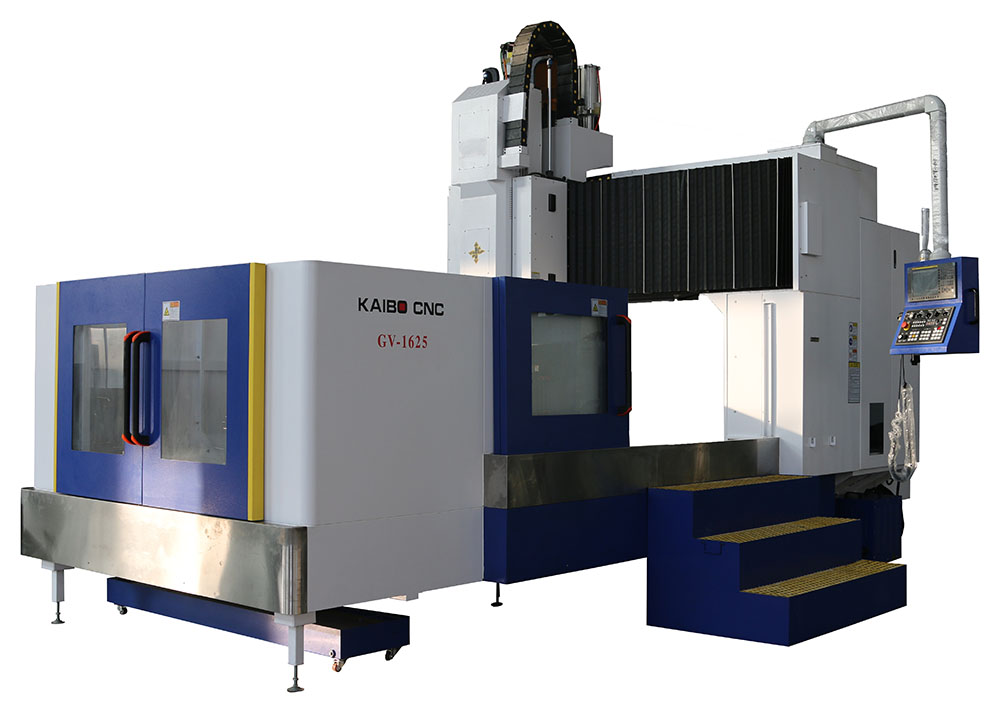

簡要描述：凱博數控GV-1625型龍門數控銑是為了適應當前的市場要求而設計的，既考慮機床在加工時高速移動和高速切削，又保證機床加工產品的高精度、高光度。因此采用日本發那科（選配西門子）系統、伺服電機，采用中國臺灣高速、高精的導軌、絲杠、主軸。合理的結構設計，嚴格的裝配調試，確保了該機能滿足高速、高精的加工要求。
更新時間：2024-02-20 訪問次數：145凱博數控GV-1625型龍門數控銑是為了適應當前的市場要求而設計的，既考慮機床在加工時高速移動和高速切削，又保證機床加工產品的高精度、高光度。因此采用日本發那科（選配西門子）系統、伺服電機，采用中國臺灣高速、高精的導軌、絲杠、主軸。合理的結構設計，嚴格的裝配調試，確保了該機能滿足高速、高精的加工要求。
| 規格/機型 Parameter/Model | GV-1625 | |
| 精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
| 重復定位精度 Repeat positioning accuracy |
0.005mm | |
| 工作臺 Worktable |
工作臺尺寸 Worktable size |
1500*2400mm |
| T型槽 T-slot size |
8T-18-180mm | |
| 最大工作負重 Max. load |
7000Kg | |
| 加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1700/2400/750mm |
| 龍門寬度 Gantry width |
1800mm | |
| 橫梁至工作臺面距離 Beam to worktable |
900mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable |
150-900mm | |
| 進給 Feed |
快速進給 G00 Max. feeding speed G00 |
20m/min |
| 切削進給 G01 Max. working speed G01 |
8m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power |
βis40/βis40/βis40B | |
| 主軸 Spindle |
主軸功率 Spindle motor power |
BisP30-22kw |
| 主軸最高轉速 Spindle Max. speed |
6000rpm | |
| 刀具規格 Tool holder |
BT50 | |
| 刀庫（選配） Tool Magazine（Opt.) |
刀庫類型 ATC type |
刀臂式刀庫 Arm type |
| 刀庫容量 ATC capacity |
24pcs | |
| 通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/40KVA |
| 機床重量 Machine weight |
22000Kg | |
| 外形尺寸 Dimension |
6800*3200*3500mm | |
| 主要部件 Main parts |
系統 Controller |
發那科/日本 Fanuc/Japan |
| 交流伺服電機（驅動） AC servo motor(Driver) |
發那科/日本 Fanuc/Japan |
|
| 主軸變頻器 Spindle inverter |
發那科/日本 Fanuc/Japan |
|
| 線軌 Linear guide way |
55 上銀，銀泰/中國臺灣 55 Hiwin,PMI/Taiwan |
|
| 絲杠 Ball screw |
6310/6310/5010 上銀，銀泰/中國臺灣 6310/6310/5010 Hiwin,PMI/Taiwan |
|
| 電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
| 潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
| 油冷機 Oil Coolant Chiller |
帕森托爾/中國 Parsonthor/China |
|
| 空調 Air conditioner |
EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China |
|
| 排屑器 Chip conveyor |
內置螺旋排屑 Inside screw-type |
|
