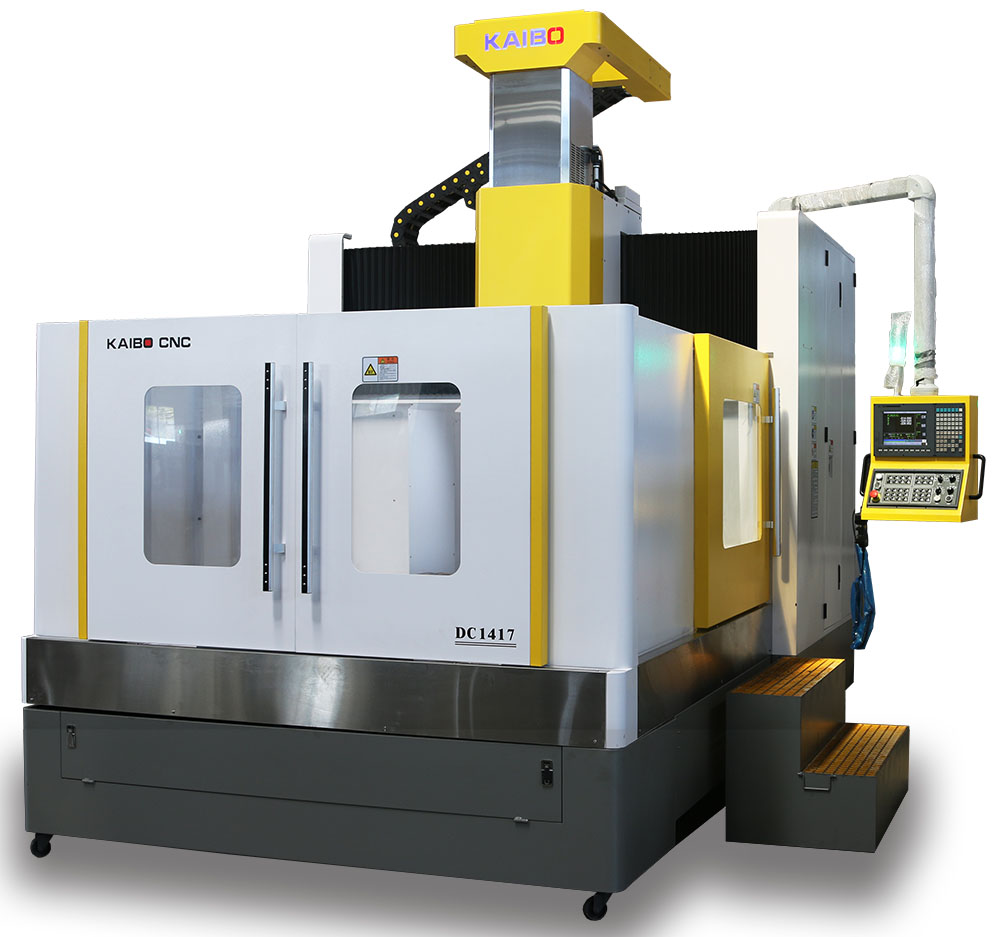

0574-65306672簡要描述:KAIBOCNC-DC1417數控龍門銑是凱博數控專門為大尺寸、高重量的模具設計生產的,該機傳動平穩、剛性高、機身重、行程大,能滿足市場上大部分的模具生產要求。標配BT40機械主軸,也可選配更重切削的BT50主軸。
KAIBOCNC-DC1417數控龍門銑是凱博數控專門為大尺寸、高重量的模具設計生產的,該機傳動平穩、剛性高、機身重、行程大,能滿足市場上大部分的模具生產要求。標配BT40機械主軸,也可選配更重切削的BT50主軸。
規格/機型 Parameter/Model | DC-1417 | |
精度 Accuracy |
定位精度 Positioning accuracy |
0.01mm |
重復定位精度 Repeat positioning accuracy |
0.005mm | |
工作臺 Worktable |
工作臺尺寸 Worktable size |
1400*1700mm |
T型槽 T-slot size |
7T-18-190mm | |
最大工作負重 Max. load |
2000Kg | |
加工范圍 Travel |
X/Y/Z軸行程 X/Y/Z axis travel |
1400/1700/700mm |
龍門寬度 Gantry width |
1570mm | |
橫梁至工作臺面距離 Beam to worktable |
900mm | |
主軸鼻端至工作臺面距離 Spindle nose to worktable |
150-650mm | |
開門寬度 Door open width |
1460mm | |
進給 Feed |
快速進給 G00 Max. feeding speed G00 |
15m/min |
切削進給 G01 Max. working speed G01 |
10m/min | |
X/Y/Z軸電機功率 X/Y/Z axis motor power |
2900w/2900w/2900w | |
主軸 Spindle |
主軸功率 Spindle motor power |
11KW |
主軸最高轉速 Spindle Max. speed |
12000rpm | |
刀具規格 Tool holder |
BT40 | |
通用參數 Common |
工作電壓及總?cè)萘?br /> Power supply and total capacity | 3P/380V/50Hz/30KVA |
機床重量 Machine weight |
12000Kg | |
外形尺寸 Dimension |
4520*2600*2880mm | |
主要部件 Main parts |
系統 Controller |
新代 21MA/中國臺灣 Syntec 21MA/Taiwan |
交流伺服電機(驅動) AC servo motor(Driver) |
安川/日本 Yaskawa/Japan |
|
主軸變頻器 Spindle inverter |
匯川/中國 Inovance/China |
|
線軌 Linear guide way |
45 上銀,銀泰/中國臺灣 45 Hiwin,PMI/Taiwan |
|
絲杠 Ball screw |
5010 上銀,銀泰/中國臺灣 5010 Hiwin,PMI/Taiwan |
|
電子手輪 Electronic hand-wheel |
EHDW-BA5S-1 遠瞻/中國臺灣 EHDW-BA5S-1 Future/Taiwan |
|
潤滑系統 Lubrication system |
YET-A2P2 裕祥精機/中國臺灣 YET-A2P2 ISHAN/Taiwan |
|
油冷機 Oil Coolant Chiller |
帕森托爾/中國 Parsonthor/China |
|
空調 Air conditioner |
EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China |
|
氣動系統 Pneumatic system |
AirTAC/中國臺灣 AirTAC/Taiwan |
|
排屑器 Chip conveyor |
內置螺旋排屑 Inside screw-type |
|
水箱容積 Water tank capacity |
336L |
